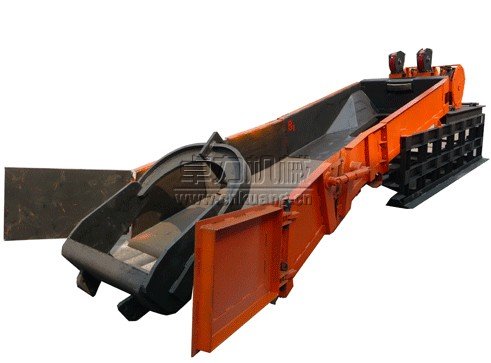

橋式耙斗裝巖機

產品介紹

橋式耙斗裝巖機又名騎溜式耙斗裝巖機，是在耙斗裝巖機的基礎上加以改進，適用于各種DSS型、DTS型、DSJ型、DT75型、DT11型膠帶輸送機。把耙斗機騎在皮帶輸送機上，耙斗機漏斗安裝在皮帶機機尾處，這樣使裝巖機能夠連續運輸，大大提高了工作效率。是原用礦車、箕斗輸送的4-5倍，減輕了工人的勞動強度。

工作原理
橋式耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
橋式耙斗裝巖機參數表

耙斗裝巖機型號		P30B	P60B	P90B
工作滾筒	牽引力KN	13.24-19.12	20-28	35-50
	繩速m/s	0.8-1.2	0.97-1.35	0.97-1.35
	容繩量m	60	60	60
	鋼絲繩直徑mm	12.5	15.5	17
	卷筒直徑、寬度mm	260/150	300/182	330/202
空程滾筒	牽引力KN	9.49-13.85	17.16-24.03	23.14-36.16
	繩速m/s	1.18-1.7	1.34-1.86	1.2-1.85
	容繩量m	60	60	60
	鋼絲繩直徑mm	12.5	15.5	17
	卷筒直徑、寬度mm	260/150	300/182	330/202
耙斗容積，m³		0.3	0.6	0.9
槽寬mm		1050	1200	1360
裝載高度mm		1200	1350	1500
技術生產率，m³/h		35-50	70-110	95-140
軌距，mm		600/720/900
電動機	型號	YBB17-4	YBB30-4	YBB45-4
	功率KW	17	30	45
	轉速p/mm	1450
外形尺寸	長度mm	5800	6400	7800
	寬度mm	1305	1850	2050
	高度mm	1750（可調）	1800（可調）	2050（可調）
適用斷面m		2.2X2.2	2.5X2.5	2.8X2.8
注：以上參數僅供參考，可能與實際參數有所差異
