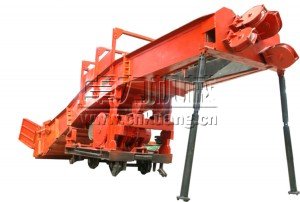

PD型耙斗裝巖機(帶調車盤)

產品介紹

P、PD、YPD系列系列耙斗裝巖機主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或萁斗進行裝載作業。耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高、結構簡單、可靠性好、操作方便、適用范圍廣等特點，不僅可以用于平巷，而且可以在30°以下的斜巷使用，是提高掘進速度、實現巷道掘進機械化的一種主要機械備。

PD型耙斗裝巖機配有機械化調車盤，加快調車作業，能較好的滿足大斷面出矸量大的要求，當拆去調車盤后，亦可作P型耙斗裝巖機使用。(A)型耙斗機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。

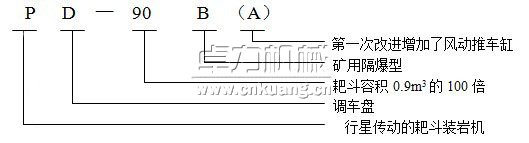

PD型耙斗裝巖機型號含義

PD系列耙斗裝巖機主要技術參數

型號		PD15F(B)	PD30F(B)	PD60(B)
耙斗容量		0.15m³	0.3 m³	0.6 m³
技術生產率		15-25m/h	30-50m/h	70-105m/h
軌距		600mm	600mm	600mm
絞車型式		三行星齒輪雙滾筒絞車
電動機型號		YBB11-4	YBB17-4	YBB30-4
電動機功率		11KW	17KW	30KW
絞車牽引力	工作滾筒	7.4-10.7KN	13.5-19.5KN	23-33KN
絞車牽引力	空程滾筒	7.4-10.7KN	9.68-13.92KN	17.5-24.5KN
鋼絲繩直徑		12.5mm	12.5mm	15.5mm
鋼絲繩牽引速度		1.05-15.2	0.85-1.22	0.97-1.35
外形尺寸		5000×1170×1800mm	6600×2045×1950mm	9800×2750×2220mm
重量		2450kg	4500kg	7200kg
