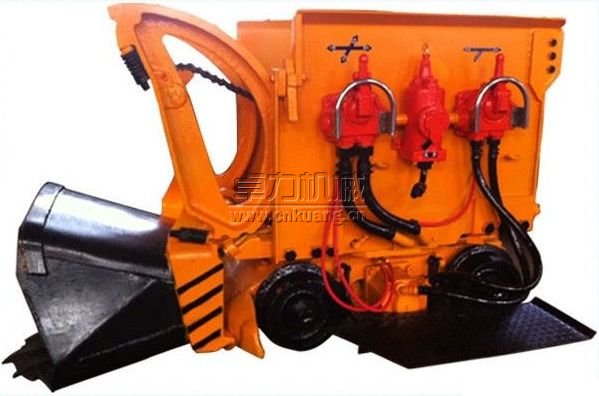

Z軌輪式裝巖機(鏟斗式)

產品介紹

用途
Z系列鏟斗式裝巖機為軌輪式井下掘進和采場的輕型裝載設備，適用于有色、金礦采掘各類礦山或引水隧洞工程，特別適合于掘進中的彎道使用。
Z系列裝巖機對一般巖石、礫石、鐵礦石、金礦石、花崗巖及其他金屬或非金屬礦山均能裝載，所裝塊度可達500mm，當塊度在100-400mm時，裝載效率最高，它適用于各種礦山的水平巷道（坡度≤8°）。

結構特點
Z系列鏟斗式裝巖機結構緊湊，操作靈活，適應性強，工作可靠，操作維修簡便
該機為鏟斗式，前裝后卸，鏟斗底板為合金耐磨材料，耐用度高，使用壽命長
行走為軌輪式，軌距600、762、900等
動力源有氣動和電動（380v）兩種

Z系列鏟斗式裝巖機型號：Z-17AW、Z-20、Z-20AW、Z-30AW、Z-45W電動裝巖機和 ZQ-26氣動裝巖機。

Z系列電動裝巖機主要技術參數

型號		Z-17AW	Z-20	Z-20AW	Z-30AW	Z-45W	ZQ-26
裝載能力㎡/h		20-30	30-40	30-40	50-60	60-70	40-50
裝載面積㎡		0.17	0.20	0.20	0.30	0.45	0.26
裝載寬度m		1.7	2.0	2.0	2.0	2.8	2.7
軌距 mm		600mm（軌距為750、762mm時訂貨時注明）
動力		電機	電機	電機	電機	電機	風動馬達
行走功率KW		10.5	10.5	10.5	15	18.5	10.5
揚斗功率KW		10.5	10.5	13	15	15	15
卸載高度mm		1250	1330	1360	1370	1500	1250
機器外型尺寸mm	長（鏟斗放下時）C	2120	2480	2400	2620	2630	2375
	寬（踏板放下時）K	1011	1210	1330	1300	1500	1380
	高（鏟斗工作時）E	1920	2180	2180	2260	2500	2240
	高（鏟斗放下時）D	1200	1518	1460	1545	1565	1455
機器重量		3760	3750	3700	4600	5100	2700
