TD系列帶式輸送機

產品介紹

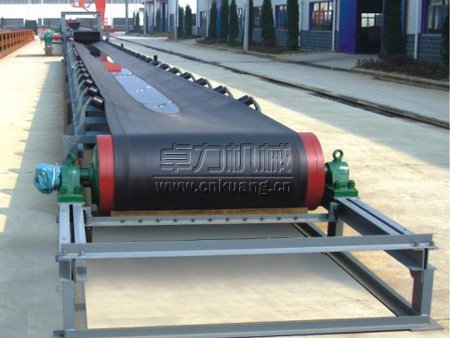

TD系列帶式輸送機概述:

    TD型帶式輸送機是一種高效率的帶式輸送機。這種輸送設備的皮帶越寬輸送量就越大。當然和輸送速度也有很大的關系。此輸送機的皮帶可分為（普通型、耐酸堿型、耐油型）橡膠。TD系列皮帶輸送機結構簡單，維護方便，成本低，通用性強等優點而廣泛地在冶金、煤炭、交通、水電等部門中用來輸送散狀物料或成件物品。根據輸送工藝的要求可以單機輸送，也可多機或與其他輸送機組成水平或傾斜的輸送系統。

您可以根據您的產量的大小選著合適的機型。



TD系列帶式輸送機基本結構:

1.驅動部分:系由裝置在型鋼焊成的底座上的電動機-->高速聯   軸器-->減速器-->減速聯軸器組成。根據布置要求:驅動裝    置設有左裝和右裝兩種,另外本公司配有功率1.5KW到13KW,    速度0.80、1.0、1.25的油冷式電動滾筒。

2.滾動部分:分傳動滾筒和改向滾筒兩大類。

3.托輥部分:分槽形、平行、調心和緩沖托輥等。

4.清掃部分:分彈簧清掃器和空段清掃器。

5.卸料部分:分固定式犁式卸料器和電動卸料器。

6.制動部分:有帶式逆止器和滾柱逆止器兩種。

7.附件:在罩殼、導料槽、漏斗等。


TD系列帶式輸送機產品代號及訂貨代號:



TD系列帶式輸送機的產品代號為TD75,其意義如下

T  D  75
┬ ┬ ┬
│ │ └────────-　1975年定型
│ └──────────　帶式輸送機
└───────────-　通用固定式



TD系列帶式輸送機的訂貨代號應作如下標注：

TD75 B V  L
┬  ┬ ┬ ┬
│  │ │ │
│  │ │ └────────-　膠帶輸送機的公稱長度(米)
│  │ │
│  │ └──────────　膠帶速度(米/秒)
│  │
│  └───────────-　膠帶寬度(毫米)
│
└─────────────　通用固定式帶式輸送機型號


TD系列帶式輸送機工作特點:

1:輸送平穩，物料與輸送帶沒有相對運動，能夠避免對輸送物   的損壞。
2:噪音較小，適合于工作環境要求比較安靜的場合。
3:結構簡單，便于維護。能耗較小，使用成本低。


TD系列帶式輸送機外型尺寸圖表:



標記示例:帶寬B=800mm、托輥直徑D=89mm的槽形托輥、TD9089槽形托輥。

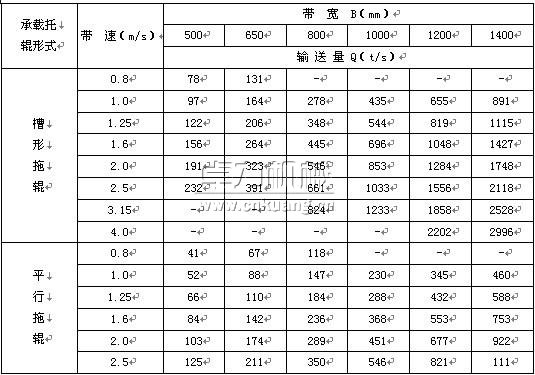

TD系列帶式輸送機技術參數表：

產品標簽：TD系列帶式輸送機
