MCC單側曲軌側卸式礦車

產品介紹

MCC單側曲軌側卸式礦車 MCC曲軌側卸式礦車
MCC單側曲軌側卸式礦車型號：MCC0.7-9單側曲軌側卸式礦車 MCC1.2-6、MCC1.6-6、MCC2-6、MCC2.5-6單側曲軌側卸式礦車

MCC單側曲軌側卸式礦車
單側曲軌側卸式礦車 簡稱曲軌側卸礦車，是在礦車行進過程中，由卸載輪臂經過卸載曲軌來實現車箱自動傾翻卸料和自動復位。MCC單側曲軌側卸式礦車效率高、安全可靠。
車架為一金屬結構，能承受牽引力、自動力、礦車之間的碰撞力和鋼軌沖擊力。
該礦車結構牢固，外形美觀，性能可靠，運轉靈活、平穩等優點。
礦車機架采用鉚焊結構，減少了應力對礦車的影響，增加了礦車的使用壽命。
礦車無論在彎道或直道都保證運行平穩。
用途、特征和使用環境
MCC單側曲軌側卸式礦車是礦山中輸送煤炭、礦石和碴石等散狀物料的窄軌鐵路搬運車輛，一般須用機車或絞車牽引。
本系列礦車廣泛適用于煤礦、鐵礦、 磷礦等井下和地面煤、矸 石等運輸，是煤礦等常用運輸設備。

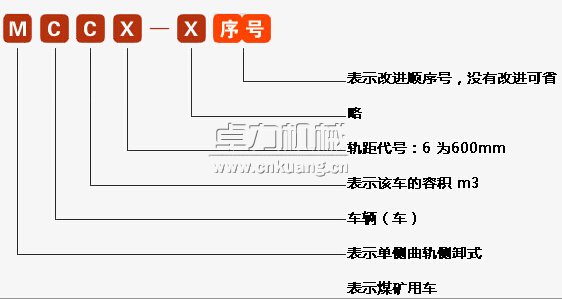

MCC單側曲軌側卸式礦車型號含義



型號及技術參數表

型號	容積 m3	裝載 量/kg	軌距 G	外形尺寸			軸 距 C	輪 徑 D		牽 引 高 度 h	允許牽引力 / KN	箱體壁厚 mm	最小曲率半徑 m	卸載 角α
				長 L	寬 B	高 H
			mm
MCC1.2-6	1.2	3000	600	2100	1050	1200	600		300	320	60	5	9	≥42°
MCC1.6-6	1.6	4000	600	2500	1200	1300	800		350	360	60	5	9	≥42°
MCC2-6	2	5000	600	3000	1250	1300	1000		400	385	60	5	12	≥42°
MCC2.5-6	2.5	6250	600	3500	1250	1300	1000		400	385	60	5	12	≥42°

注意：① 高度H 和牽引高h，自軌面算起（空載時）。 ② 裝載量按物料松散密度ρ=2500 kg/m3 計算。
單側曲軌側卸式礦車工作原理
礦車通過機車或絞車牽引，在煤礦地面和井下巷道窄軌鐵路上行走，從而實現物料的運輸。在礦車行進過程中，由卸載輪臂經過卸載曲軌來實現車箱自動傾翻卸料和自動復位。
單側曲軌側卸式礦車主要結構
單側曲軌側卸式礦車主要有車箱、車架、門機構、緩沖器、開式輪對、連接裝置等組成。
1.車箱：由箱體板、端板、角鋼、帶鋼等焊接組成。
材料的機械物理性能不低于Q235-A。其技術條件符合《JB/T6992-1993》的規定。
2.車架為一金屬結構，能承受牽引力、自動力、礦車之間的碰撞力和鋼軌沖擊力，由槽鋼、碰頭座、軸卡等焊接組成。其技術條件符《JB/T6992-1993》的規定。
2.1 車架用型鋼應在鉚焊前進行校直、其直線度不得大于1.5‰，車架制成后兩對邊應相互平行，其平行度公差為邊長的2‰，車架平面度公差為車架長度（不包括緩沖器）的2‰，但最大不得大于5mm。
2.2 車架制成后，四軸架支承面應在同一平面上，同一軸上的兩軸架中心面應垂直于車架縱向中心面。
2.3 車架牽引裝置的中心面應對稱于車架縱向中心面，其對稱度公差為不大于6mm。
2.4 翻卸輪部件和車箱連接應牢固可靠。翻卸輪部件在不翻卸時外形輪廓不得超出礦車整體尺寸之外。
3.開式輪對：由車輪、軸、軸承等組成。其技術條件符合《JB/T6992-1993》的規定。
3.1 輪對裝配前，應清理鐵屑和堵塞物，并清洗各零件；軸承裝配時，應采用無沖擊負荷的方法壓入；裝入軸承后，車輪轉動靈活。
3.2 車輪踏面硬度表面熱處理硬度為≥40HRC。
3.3 輪對密封裝置嚴密可靠。
4.緩沖器，其技術條件符合《JB/T6992-1993》的規定。
4.1 緩沖器有足夠的強度，其中緩沖頭材質沖擊韌性值不小于30J/cm2
4.2 鑄鋼緩沖器不得有裂紋，在鑄鋼緩沖器的插銷孔表面和端面（距插銷孔邊緣30mm 范圍內）上不允許有縮孔、縮松和影響強度的氣孔、砂眼等缺陷，并不得進行焊補。
5.各連接裝置是由連接三環鏈、連接插銷組成。
5.1 連接三環鏈符合《MT 244.1-2005 煤礦窄軌車輛連接件連接鏈》標準中的要求。
5.2 連接插銷符合《MT 244.2-2005 煤礦窄軌車輛連接件連接插銷》標準中的要求。
6.在總裝配前，所有的零部件(包括外購件、標準件)須經檢驗合格后方能使用。
6.1 各零件應清洗干凈，并在清潔干凈的環境中進行。
6.2 礦車牽引高為±3mm，總寬為±5mm，總高為±8mm，總長為±10mm
6.3 車箱應對稱于車架縱向中心面安裝，其對稱度公差為5mm。
6.4 裝配好的礦車應安放在專門的平直道上檢查，不允許有一個車輪與軌面的間隙大于2mm
6.5 礦車無論在彎道或直道運行平穩。
6.6 各部件涂以酚醛底漆，機身根據合同要求涂面漆，油漆外觀要求均勻、平整、色調一致，覆蓋完整，沒有刷痕起皮，堆積和起泡等缺陷。以劃格檢查漆膜附著力，涂層在格子邊緣或切口交叉處不脫落或部分脫落，脫落面積不大于15%。

車箱、車架和車門的有關技術要求應符合本表的規定

技術要求	容積
	≤1.6 m3	1.6 m3
車門及車廂卸料口的平面度	≤3mm	≤4mm
車門（卸料門）與車箱卸料口的最大間隙	≤3mm	≤4mm
車門、車箱口和車箱卸料口的兩對角距離差	≤6mm	≤8mm
車架、車箱和車門上各組回轉銷孔的同軸度	≤2mm
車架、車箱和車門上各組回轉銷孔公共軸線對各自縱向中心平面的平行度	≤2%

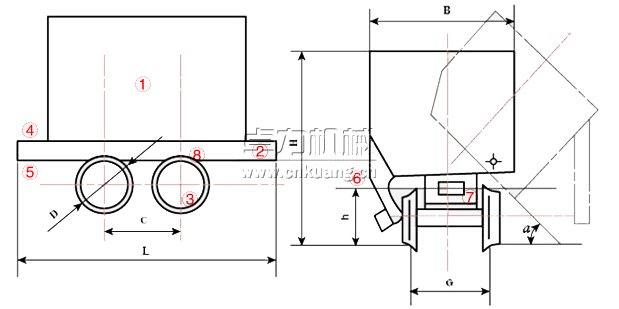

單側曲軌側卸式礦車結構圖

單側曲軌側卸式礦車安裝與試運轉


安裝前的準備
在礦車安裝前，首先檢查礦車的安裝位置情況，檢查軌道鋪設情況，兩道軌的平行度、平面度是否符合要求，必要時進行調整。直線軌道的軌頂應處于同一水平度，長度方向的允許誤差每米不超過1mm，每10m不超過3mm。左右方向對應測點上的允許誤差不超過2mm。 單側曲軌側卸式礦車結構
安裝
待仔細地檢查無問題后，根據安裝的要求，保證礦車的輪對中心線與軌道的中心線重合。
試運轉
試運轉時，觀察礦車輪對與軌道有無相蹭現象，發現后要及時處理，防止損傷礦車。 試運轉時，觀察礦車沿坡彎道滑行與另一礦車碰撞后，觀察車體是否發生傾斜、出軌道或翻倒。 試運轉時，觀察礦車在通過最小曲率半徑的軌道進，有無相互碰撞、干涉和啃軌等現象。

產品標簽：MCC單側曲軌側卸式礦車　 MCC0.7-9單側曲軌側卸式礦車
