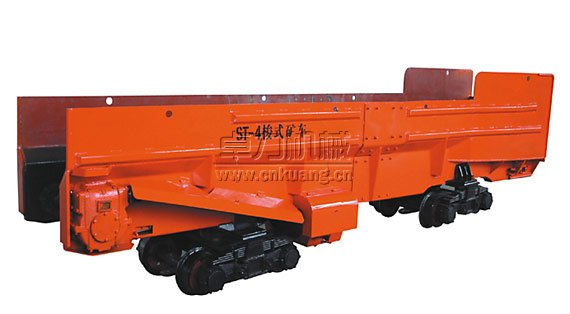

小型梭式礦車·小型梭車

產品介紹

本廠生產的小型梭式礦車屬軌輪式梭式礦車， 小型梭式礦車是一款容積比較小的梭式礦車，適用于在斷面比較小，而且鋼軌的軌距也比較窄，出渣量不是很大的井巷里。梭車由機車牽引至卸碴場，進行自動端卸和側卸，但后者要求在卸碴處鋪岔道和雙軌，車體繞轉向架旋轉一定的角度，即可實現側面卸碴。
小型梭車車體分前后兩個部分，可拆卸搬運。設計有防爆裝置，供用戶選用。

梭式礦車是一種高效率的出碴運輸及自動卸載設備，既能單機運行又能搭接使用，具有結構合理，減震性強，運行平穩等特點，適用于鐵路、公路隧道，水工涵洞，礦井平巷等施工場所，與牽引電機車配套使用，能發揮較好的運輸效能。

性能特點
車箱內裝有刮板運輸機，可自動裝卸碴石，裝卸速度快，效率高。
轉向架采用鋼板彈簧結構型式，減震性能好，運行 平穩，不易掉道。

卓力生產的梭車定型產品分小型梭式礦車、大型梭式礦車，容積有4、6、8、10、12、14、16、20、25、30、35、40、45立方米十三種。
小型梭式礦車(梭車)容積：4立方、6立方、8立方、10立方。
小型梭式礦車型號：ST-4(B)、SD-4(B)、ST-6(B)、SD-6(B)、ST-8(B)、SD-8(B)、ST-10(B)、SD-10(B).

小型梭式礦車技術參數表

型號參數	單位	主要參數
產品型號		ST-4	SD-4	ST-6	SD-6	ST-8	SD-8	ST-10	SD-10
		ST-4B	SD-4B	ST-6B	SD-6B	ST-8B	SD-8B	ST-10B	SD-10B
容積	m3	4	4	6	6	8	8	10	10
載重	T	10	10	15	15	20	20	25	25
自重	T	6.5	6.5	8.4	8.4	10.5	10.5	11.5	11.5
軌距	mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900
裝載高度	m	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
卸載時間	min	1	1	1.2	1.2	1.5	1.5	1.6	1.6
最小轉 彎半徑	m	8	15	10	18	12	20	14	22
最大行 車速度	km/h	20	15	20	15	20	15	20	15
電動機 功率	Kw	11（YBI）	11（YBI）	13（YBI）	13（YBI）	13（YBI）	18.5（YBI）	13（YBI）	18.5（YBI）
		22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)
外形尺寸	mm	6250×1280 ×1680	6250×1270 ×1740	7014×1450 ×1770	7160×1450 ×1770	9540×1570 ×1700	6900×1560 ×1840	10200×1560 ×1800	10200×1560 ×1950
薦用鋼軌	kg/m	≥15	≥15	≥18	≥18	≥18	≥18	≥18	≥18
適用巷 道斷面	m2	≥2.2×2.2	≥2.4×2.4	≥2.3×2.3	≥2.6×2.6	≥2.5×2.5	≥3×3	≥3×3	3.2×2



產品型號	單位	STB-4 STB-4M	STB-6  STB-6M	STB-8  STB-8M	STB-10  SD-10M
容積	m3	4	6	8	10
載重	T	10	15	20	25
自重	T	6.5	8.4	10.5	11.5
軌距	mm	600/762/900	600/762/900	600/762/900	600/762/900
搭接高度	m	1.2	1.2	1.2	1.2
卸載時間	min	1	1.2	1.5	1.6
最小轉彎半徑	m	8	10	12	14
最大行車速度	km/h	20	20	20	20
配套動力功率/型號		YI      YBI	YI       YBI	YI     YBI	J12   JB12
配套動力功率/功率	kw	10.5	10.5	13	18.5
外形尺寸	mm
【長 寬 高】		6250*1280*1680	7014*1450*1700	9540*1570*1700	10200*1560*1800
薦用鋼軌	kg/m	大于或等于15度	大于或等于18度	大于或等于18度	大于或等于18度
使用巷道斷面	m2	2.2*2.2	2.3*2.3	2.5*2.5	3*3

產品標簽：小型梭式礦車·小型梭車　 6立方米梭式礦車
